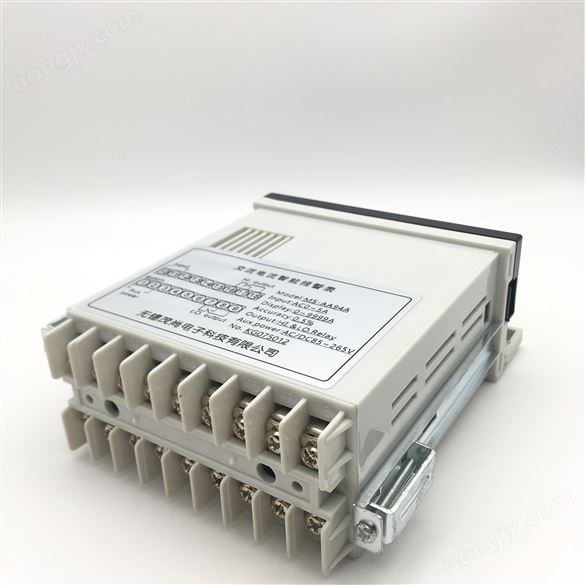

交流直流電流表電壓表過流保護 返回列表頁

一、性能用途

       單相電流表電壓表通過面板按鍵整定CT、PT參數，直觀顯示系統一次電流值電壓值，可帶有兩路報警輸出接點，通過面板設定上限報警值和下限報警值，對潛在的故障進行提前預警，確認用電設備的安全；同時可以附加具有4～20mA模擬信號變送輸出功能，方便與遠動RTU相連，并可帶有RS485接口，與微機進行數據交換，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

二、技術參數

1、標稱信號輸入： 1A、5A、10A、20A、75mV、100mV 、5V、100V、600V、1500V

允許過量程：瞬時：2倍/5秒; 持續：1. 2倍

2、輸入測量范圍：0 ～ 6A，0-600V直接輸入或通過電流(電壓)互感器接入

                0 ～ 24A，客戶訂制20A量程

3、顯示范圍：四位0.000～9999A（V），真有效值測量，小數點根據量程自動轉換

            五位0.0000～99999A（V），真有效值測量，小數點根據量程自動轉換

4、采樣速率：200ms(5次/秒)、100ms(10次/秒)、50ms(20次/秒)（客戶自選）

5、精度：0.5%、0.2%、0.1%（客戶自選）

6、變送輸出接口可選類型：DC(4-20mA)、DC(0-5V)、DC(0-10V)等，儀表設置菜單可設置滿度輸出(如DC20mA)所對應的二次輸入 值。

7、通訊接口：RS485串行接口，標準Modbus協議，RTU模式，波特率4800、9600可設

8、報警輸出：兩路繼電器 ，一路用于上限輸出，一路用于下限輸出，常開常閉無源轉換接點，繼電器接點分斷容量：3A/250V

9、工作電源及功耗：AC ( 85～265)V或DC ( 100～275)V     8VA

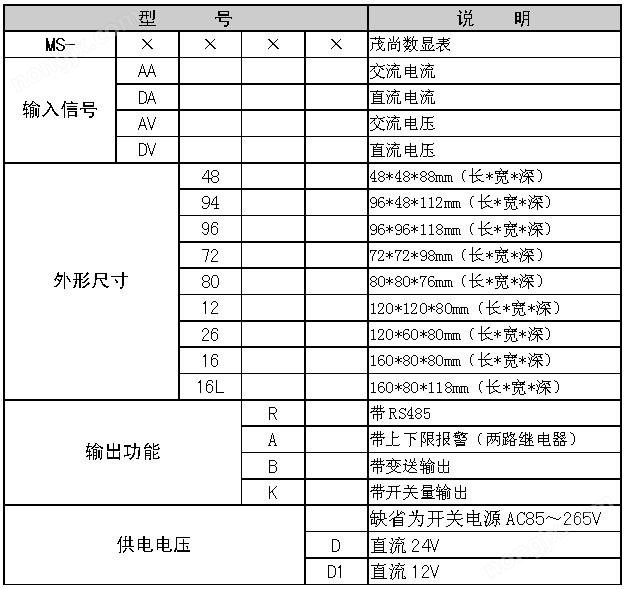

三、選型表

 選型舉例：直流電流表，外形尺寸：96*48mm，帶上下限報警，工作電壓：AC85-265V

選型為：MS-DA94A
