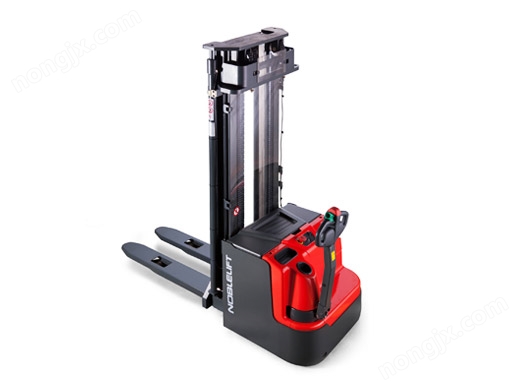

PS 12- 20L 額定載荷從1200kg 到 2000kg，可以滿足大多數客戶的貨物堆垛要求。
長手柄設計使操作者在堆垛作業時，操縱舒適并更具安全保障。
采用業界的部件和技術，保證產品的質量和性能。
優勢
·符合人體工學, 長手柄緊湊型設計。
·具有全比例升降的液壓系統，可實現上升下降
·過程中的精確定位。
·功率強勁，免維護的德國進口交流驅動系統。
·核心部件均采用業界品牌。
·4輪的結構設計更利于整車的穩定性。
品牌的部件
使用高質量的核心部件:
·符合人體工學，可靠且多功能的REMA 手柄
·高品質的 Schabmueller 交流驅動電機
·科德爾變速箱
·HPI液壓動力裝置
·薩 牌控制器
· 應拓柯制動器
·威 卡驅動輪
這些部件的使用降低了維修成本，并保證了可靠的性能，以滿足堆垛作業的各種要求。
長手柄設計滿足人體工學和安全性的要求
值得一提的是：長手柄的設計使操作者在高效工作的同時，和車體保持一定的安全距離。
與短手柄相比，長手柄的操作力更小。操作者可以選擇更符合自己操作習慣和更舒適的操作高度。
特別是由于安全距離的存在和良好的視野使堆垛作業可以更高效和快速。
長手柄側置的四輪設計，使得操作者有更好的觀察托盤的視野。
電磁比例上升和下降
電磁控制的比例升降系統，確保每次堆垛作業可以準確定位。
高升程的情況下，電磁控制的比例升降可以表現的更。
德國交流驅動技術
功率強勁的德國Schabmueller 免維護交流電機，加上柯德爾變速箱、應拓柯制動器和威卡驅動輪使整車如虎添翼，性能更高效和可靠，降低了運行成本。
無論是平穩加速還是快速加速，交流驅動系統都能表現的。
CANBUS 技術
CAN-BUS技術不僅減少了接線的數量，也提高了系統的可靠性。
CAN-BUS技術方便查找并排除故障，和沒有CAN-BUS技術的車輛相比，大大減少了維修時間。
與模擬信號相比，使用數字信號的零件壽命更長。
維護便利
整車的設計和零部件的選用都使得維修更為容易。當取下僅有兩個螺釘固定外罩時，所有的零部件便觸手可及，驅動輪和轉向輪都可以不吊整車輕松更換。
PS-L系列車型電池配置如下:
PS 12L 配有180 Ah ，2VBS標準的電池，具有短的車體長度，好的操作性，滿足狹窄通環境下的使用要求。
PS 16L配有 270 Ah ，3VBS標準的電池。
PS 20L 配有 350 Ah， DIN 3PzS 標準的電池，滿足長時間和多班次的使用要求。
可選與PT20L 更換210 Ah電池使用同樣的電池搬運車。
可選
不同的門架
擋貨架
PS 16L和 PS 20L可以選側拉電瓶配置。
牢固和可靠的設計
結實的底盤加以8mm的防護圍板可以有效防護車體和內部零部件免受外界的機械沖擊。
金屬的電池箱蓋限度的減少維修和電池損壞。
豎立布置的交流驅動電機和剎車系統使得在很臟的工作環境也不受影響。控制器IP 54的防護等級可以有效抵御灰塵和飛濺的水滴。
根據VDI 2198 標準的工業車輛類型表 | |||||||
特性 | 1.2 | 型號 | PS 12L(3600) | PS 16L(4600) | PS20L(4600) | ||
1.3 | 動力 (電動, 柴油, 汽油, 液化石油氣,電氣) | 電池 | |||||
1.4 | 駕駛方式 (手動式, 步行式, 站駕式, 座駕式, 揀選式) | 步行式 | |||||
1.5 | 額定承載能力 | Q(t) | 1.2 | 1.6 | 2.0 | ||
1.6 | 載荷中心距 | c(mm) | 600 | ||||
1.8 | 前懸距 | x(mm) | 647 | ||||
1.9 | 輪距 | Y(mm) | 1248 | 1293 | 1429 | ||
重量 | 2.1 | 重量 (包括蓄電池) | kg | 1007 | 1340 | 1579 | |
2.2 | 滿載時橋負荷 驅動側/承重側 | kg | 684/1523 | 930/2010 | 1000/2579 | ||
2.3 | 空載時橋負荷 驅動側/承重側 | kg | 610/397 | 850 /490 | 900/679 | ||
車輪 | 3.1 | 輪胎 (橡膠輪, 高性能彈性體, 氣胎輪, 聚胺酯輪) | 聚胺酯輪 | ||||
3.2 | 輪子尺寸 驅動側 | ? x w (mm) | ?230×75 | ||||
3.3 | 輪子尺寸 承重側 | ? x w (mm) | ?85×75 | ||||
3.4 | 轉向輪尺寸 | ? x w (mm) | ?150x54 | ||||
3.5 | 輪子數量(x=驅動輪)驅動側/承重側 | 1x+1/4 | |||||
3.6 | 輪距(前面) 驅動側 | b10 (mm) | 522 | ||||
3.7 | 輪距(后面) 承重側 | b11 (mm) | 390/505 | ||||
尺寸 | 4.2 | 降低時門架高度 | h1 (mm) | 2308 | 2108 | 2228 | |
4.3 | 自由提升高度 | h2 (mm) | 1760 | 1520 | 1520 | ||
4.4 | 提升 | h3 (mm) | 3530 | 4530 | 4530 | ||
4.5 | 門架可延伸高度 | h4 (mm) | 4088 | 5088 | 5208 | ||
4.9 | 手柄在最小/驅動位置時的高度 | h14 (mm) | 850/1385 | ||||
4.15 | 降低時高度 | h13 (mm) | 90 | ||||
4.19 | 總體長度 | l1 (mm) | 1919 | 1964 | 2100 | ||
4.20 | 距貨叉面長度 | l2 (mm) | 769 | 814 | 950 | ||
4.21 | 總體寬度 | b1 (mm) | 820 | ||||
4.22 | 貨叉尺寸 | s/e/l (mm) | 60/180/1150 | ||||
4.25 | 貨叉臂間的距離 | b5 (mm) | 570/685 | ||||
4.32 | 軸距中心距地間隙 | m2 (mm) | 28 | 28 | 23 | ||
4.33 | 托盤 1000X1200 交叉時通道寬度 | Ast (mm) | 2336 | 2406 | 2536 | ||
4.34 | 托盤 800X1200 縱向時通道寬度 | Ast (mm) | 2456 | 2393 | 2523 | ||
4.35 | 轉彎半徑 | Wa (mm) | 1440 | 1510 | 1640 | ||
性能 | 5.1 | 行駛速度 滿載/空載 | Km/h | 6.0/6.0 | 5.7/6.0 | 5.4/6.0 | |
5.2 | 提升速度 滿載/空載 | m/s | 0.10/0.17 | 0.13/0.20 | 0.13/0.20 | ||
5.3 | 下降速度 滿載/空載 | m/s | 0.11/0.11 | 0.20/0.14 | 0.20/0.14 | ||
5.8 | 爬坡能力 滿載/空載 | % | 6/12 | 6/12 | 6/10 | ||
5.10 | 行車制動 | 電磁制動 | |||||
電機 | 6.1 | 驅動電機功率最小 S2 60 | kW | 1.3 | 1.3 | 1.7 | |
6.2 | 提升電機功率 S3 10% | kW | 1.5 | 3.2 | 3.2 | ||
6.3 | 蓄電池 根據 DIN 43531/ 35/ 36 A, B, C標準 | 2VBS | 3VBS | 3PZS | |||
6.4 | 蓄電池電壓,額定容量 K5 | V/Ah | 24/180 | 24/270 | 24/350 | ||
6.5 | 蓄電池重量 | kg | 175 | 230 | 288 | ||
6.6 | 能量損耗 根據VDI 循環標準 | Kwh/h | 0.95 | 1.59 | 1.70 | ||
其它 | 8.1 | 驅動控制方式 | 交流速度控制 | ||||
8.4 | 駕駛員耳邊噪音水平 | dB(A) | <70 | ||||
特性 | 降低時門架高度 | 自由提升高度 | 提升 | 門架可延伸高度 | 起升+貨叉高度 |
PS 12L | |||||
兩門架 | 1958 | — | 2830 | 3380 | 2920 |
2108 | — | 3130 | 3680 | 3220 | |
2308 | — | 3530 | 4080 | 3620 | |
兩門架全自由 | 1958 | 1410 | 2830 | 3380 | 2920 |
2108 | 1560 | 3130 | 3680 | 3220 | |
2308 | 1760 | 3530 | 4080 | 3620 | |
PS 16L | |||||
兩門架 | 1958 | — | 2830 | 3380 | 2920 |
2108 | — | 3130 | 3680 | 3220 | |
2308 | — | 3530 | 4080 | 3620 | |
兩門架全自由 | 1958 | 1410 | 2830 | 3380 | 2920 |
2108 | 1560 | 3130 | 3680 | 3220 | |
2308 | 1760 | 3530 | 4080 | 3620 | |
三門架 | 2008 | — | 4230 | 4780 | 4320 |
2108 | — | 4530 | 5080 | 4620 | |
三門架全自由 | 1908 | 1320 | 3930 | 4480 | 4020 |
2008 | 1420 | 4230 | 4780 | 4320 | |
2108 | 1520 | 4530 | 5080 | 4620 | |
PS 20L | |||||
兩門架 | 2078 | — | 2830 | 3500 | 2920 |
2228 | — | 3130 | 3800 | 3220 | |
2428 | — | 3530 | 4200 | 3620 | |
兩門架全自由 | 1978 | 1310 | 2630 | 3300 | 2720 |
2078 | 1410 | 2830 | 3500 | 2920 | |
2228 | 1560 | 3130 | 3800 | 3220 | |
2428 | 1760 | 3530 | 4200 | 3620 | |
三門架 | 2128 | — | 4230 | 4900 | 4320 |
2228 | — | 4530 | 5200 | 4620 | |
三門架全自由 | 1978 | 1310 | 3930 | 4600 | 4020 |
2128 | 1420 | 4230 | 4900 | 4320 | |
2228 | 1520 | 4530 | 5200 | 4620 | |
