進口不銹鋼中流量減壓器

進口不銹鋼中流量減壓器產品介紹--
SR12不銹鋼中等流量減壓器采用單級式膜片減壓結構，不銹鋼膜片壓力傳輸，輸出壓力穩定，響應靈敏度高，主要運用于中等流量氣體系統。

進口不銹鋼中流量減壓器設計特點及適用范圍--
1.單級式減壓結構
2.母體與膜片采用硬密封形式
3.母體螺紋：1/2" NPT（F）壓力表、安全閥接口1/4NPT(F)
4.內設過濾網
5.可采用面板式或墻式安裝
6.適用范圍：實驗室 /氣體吹掃系統 /腐蝕性氣體 /、特種氣體/氣體匯流排 /測試設備

進口不銹鋼中流量減壓器特性參數--
1.輸入壓力：500,3000psig
2.輸出壓力：0-25,0-50，0-100，0-125,0-250psig
3.安全測試壓力：1.5倍的輸入壓力
4.使用溫度：-40℉~+165℉（-40℃~+74℃
5.Cv值：1.1
6.進氣口形式：3/8NPT(F),3/8NPT(M),1/2NPT(F)，1/2NPT(M)，3/8卡套接頭，1/2卡套接頭
7.出氣口形式：3/8NPT(F),3/8NPT(M),1/2NPT(F)，1/2NPT(M)，3/8卡套接頭，1/2卡套接頭
8.選項:面板式安裝,安全閥

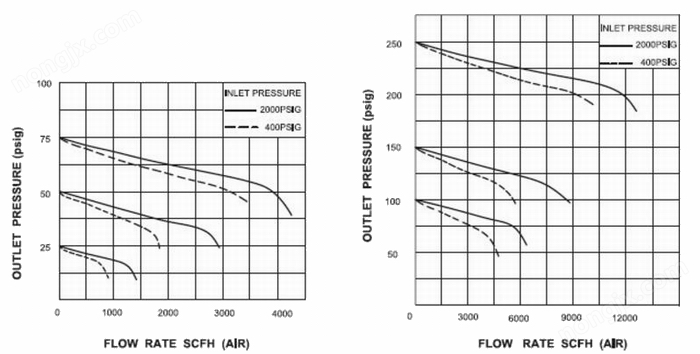

進口不銹鋼中流量減壓器流量曲線圖--

進口不銹鋼中流量減壓器母體孔位圖--

進口不銹鋼中流量減壓器材質--
上蓋：316，Brass
母體：316L,Brass
膜片：Hastelloy ， 316L
過濾網：PCTEE,PTEE
彈簧：316L
閥芯頂桿：316L

進口不銹鋼中流量減壓器內部結構圖

進口不銹鋼中流量減壓器安裝尺寸圖--
