中空活塞桿作為液壓缸、氣缸等動力傳動系統的關鍵部件，其性能直接決定了設備的運行效率和耐久性。傳統制造工藝中，中空活塞桿通常采用45鋼或40Cr等材料，并通過調質處理和鍍硬鉻來增強表面性能。然而，鍍鉻工藝存在結合力不足、易剝落以及環境污染等問題。隨著工業設備向高壓、高速、長壽命方向發展，激光熔覆技術憑借其高精度、低熱影響和環保特性，逐漸成為中空活塞桿表面強化的革新選擇。
一、激光熔覆技術的獨特優勢

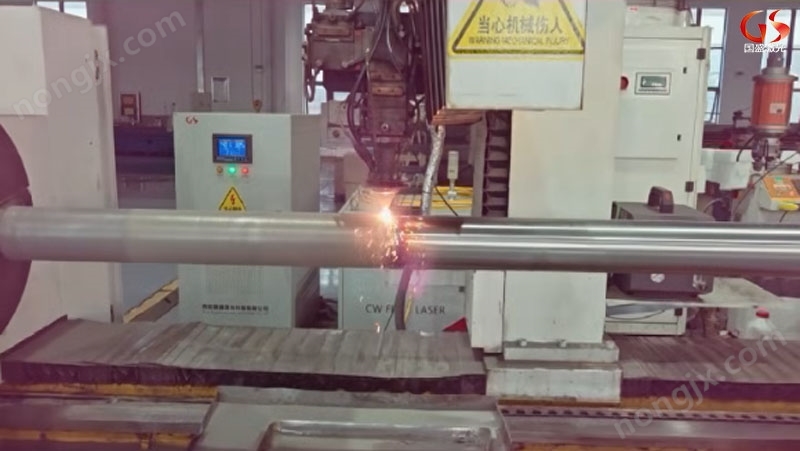

激光熔覆技術通過高能激光束在基材表面形成微熔池，同時送入合金粉末，實現與基體的冶金結合，最終形成致密的強化層。與傳統電鍍工藝相比，其優勢尤為突出：
?1、結合強度高?：熔覆層與基體為冶金結合，結合強度可達400MPa以上，遠高于電鍍層的70-100MPa，避免了鍍層剝落的風險。
2、?材料選擇靈活?：可根據需求選用鎳基、鈷基或金屬陶瓷復合粉末，實現硬度HRC55-62的梯度強化，耐磨性較傳統鍍鉻提升3-5倍。
?3、環保高效?：激光熔覆過程無有害物質排放，符合綠色制造的發展趨勢。
二、中空活塞桿加工的挑戰與突破
中空結構的剛性不足是激光熔覆技術在中空活塞桿應用中的首要難題。局部高溫容易導致薄壁部位(通常壁厚僅為8-15mm)發生熱變形。此外，深孔內壁的熔覆需要特殊的光學設計，常規的同軸送粉頭難以實現長徑比大于5的腔內加工。同時，活塞桿兩端螺紋、溝槽等結構的精度要求也對熔覆的定位控制提出了挑戰。
針對這些問題，行業已提出一系列創新解決方案：
1、?變形控制技術?：采用預熱(150-200℃)結合分段跳焊工藝，并輔以實時溫度場監控，可將熱變形控制在0.05mm/m以內。
2、?專用熔覆裝備?：德國通快公司開發的90°側向送粉頭配合內窺鏡式激光導光系統，能夠實現深度達1.5m內腔的均勻熔覆。
3、?復合強化工藝?：通過先熔覆0.3-0.5mm過渡層，再熔覆功能層的創新工藝，可將殘余應力降低40%。
三、行業應用與典型案例
?風電領域?：風機液壓變槳系統的活塞桿采用鈷基合金熔覆后，鹽霧試驗達到2000小時無銹蝕，顯著提升了海上高濕環境下的抗腐蝕能力。此外，熔覆層的微孔儲油特性還降低了摩擦系數，使系統響應速度提升15%。
?煤礦設備?：針對煤礦液壓支架的嚴苛工況，采用Fe314+WC復合熔覆方案，在20MPa沖擊載荷和200mg/m3煤塵濃度下，活塞桿表面劃傷率下降82%。其關鍵技術在于“高頻微脈沖熔覆”模式，將WC顆粒的熔解率精確控制在30%-40%，確保增強相分布均勻且硬度穩定。
四、未來展望
盡管激光熔覆技術的單件加工成本比傳統電鍍高30%-50%，但其全生命周期成本可降低60%以上。隨著裝備智能化水平的提升和規模化應用的推進，激光熔覆技術有望在未來3-5年內成為液壓件的標準工藝。對制造企業而言，投資激光熔覆產線不僅是技術升級，更是為綠色制造時代的到來提前布局。
