一、技術原理：三階段相變強化的科學機制?
激光淬火技術通過高功率密度激光束(>10?W/cm2)對汽車模具表面進行精準熱處理，其核心原理可分解為三個階段：
1、?極速加熱?：激光光子能量被材料自由電子吸收，0.1-1ms內表層溫度升至奧氏體化溫度(約1000℃)，加熱速率突破10?-10?℃/s，遠快于傳統加熱方式。
?2、固態相變?：高溫區形成均勻奧氏體組織，此階段的溫控精度直接影響硬化層質量，需避免過熱導致的晶粒粗化。
3、?自冷淬火?：激光移開后，基體導熱實現超高速冷卻(>10?℃/s)，奧氏體轉變為高硬度馬氏體，無需外部冷卻介質，環保且高效。
?補充創新點?：近年研究發現，通過調節激光脈沖頻率可細化馬氏體晶粒，進一步提升耐磨性(如德國弗勞恩霍夫研究所的試驗數據)。
?二、對比傳統工藝的六大優勢?

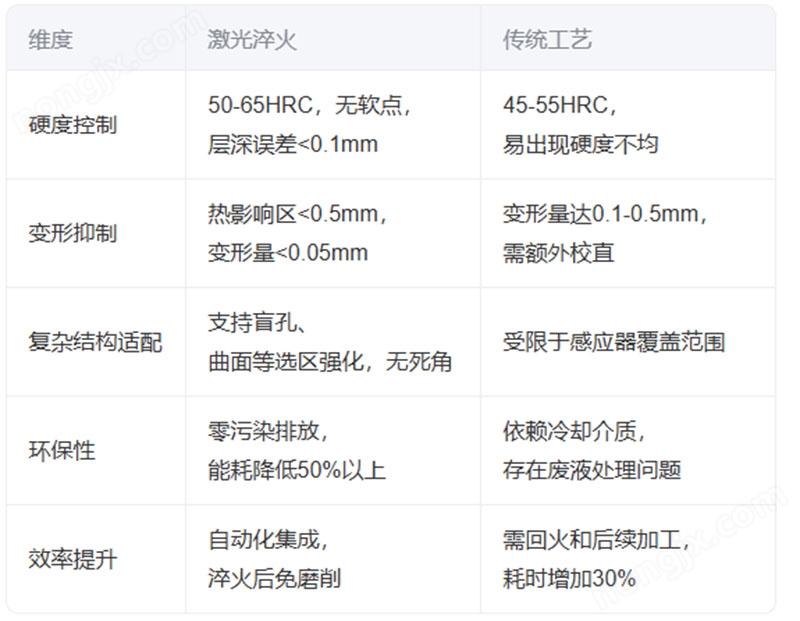

激光淬火在汽車模具領域全面碾壓感應淬火、火焰淬火等傳統技術：
?三、汽車模具專項工藝的創新實踐?

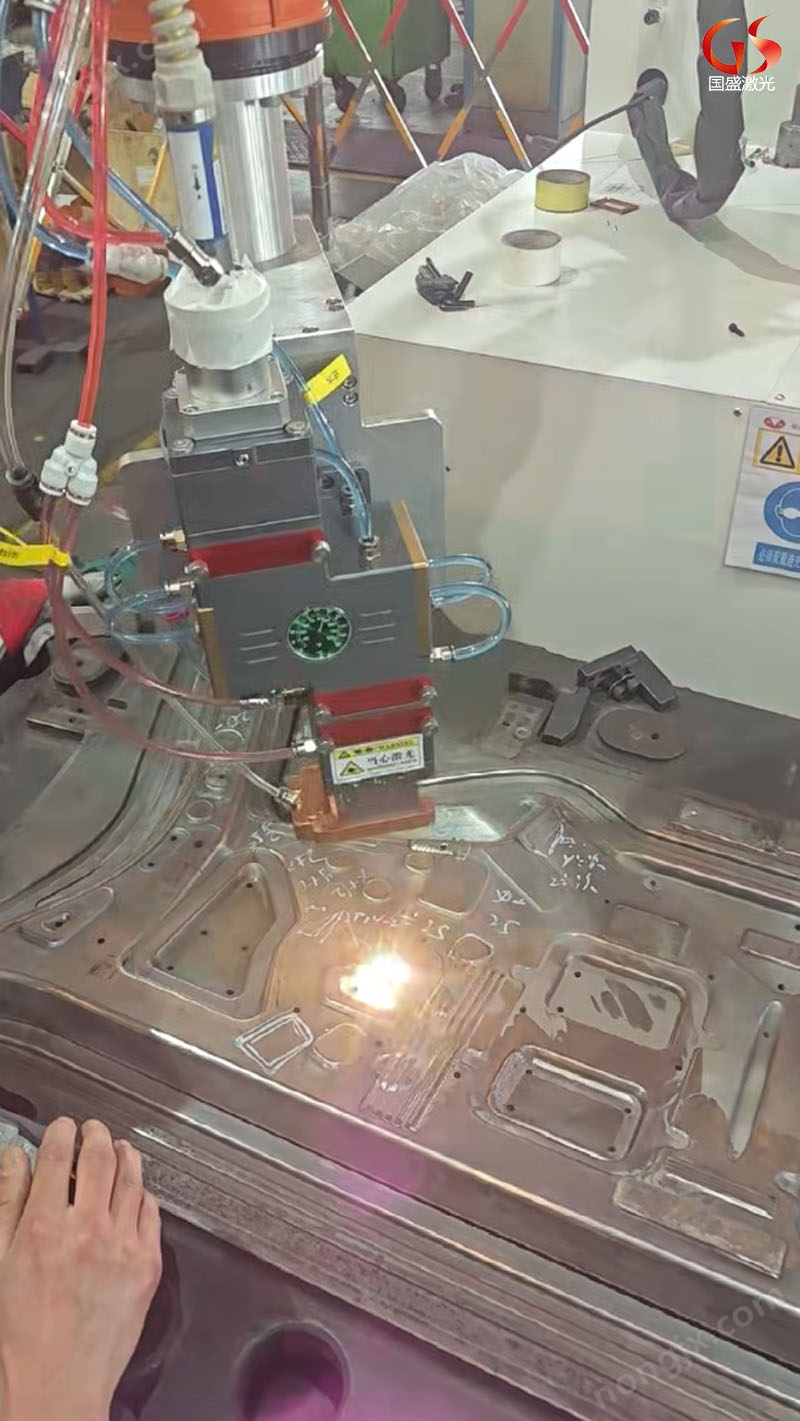

針對沖壓模、拉延模等關鍵部件，激光淬火已形成標準化流程：
1、?預處理?：噴涂0.1-0.2mm吸光涂層，但對精密特征線(如刃口)需局部減薄，避免能量積聚。
?2、參數優化?：主流參數為1600W功率+5mm/s掃描速度，結合實時溫度反饋系統(如紅外監測)動態調整。
?3、重點強化?：通過五軸聯動數控編程，精準覆蓋型腔、刃口等高磨損區域，例如新能源電池殼模具的曲面強化。
4、后處理檢測：冷卻至常溫后清除殘留涂料，檢測表面硬度(標準 52-56HRC)及無燒損缺陷，對特征線部位可進行 0.5-0.8mm 精準打磨，確保尺寸精度。
?四、產業價值：全生命周期成本革命?
?1、壽命飛躍?：Cr12MoV鋼模具刃口壽命從數千次增至5萬次，某國產SUV側圍模具沖壓次數突破40萬次。
2、?成本節約?：材料可降級使用(如以HT250替代H13鋼)，年維護成本下降超50%。
?3、質量提升?：覆蓋件合格率從92%升至99.5%，毛刺問題減少80%。
?五、未來三大技術趨勢?
?1、智能化?：AI實時調控功率與掃描路徑，實現“自適應淬火”。
?2、復合工藝?：與激光熔覆聯動，修復+強化一站式解決(如寶馬i系列鋁基模具)。
3、?超快激光?：飛秒激光技術攻克鈦合金模具熱敏感難題，助力輕量化轉型。
六、總結
汽車模具激光淬火技術正在重塑制造業價值鏈。它不僅解決了高強鋼、鋁合金等新型材料加工帶來的模具磨損難題，更通過精準的局部強化大幅降低了材料與能源消耗。隨著"中國制造2025"戰略的深入推進，這項兼具精密性與環保特征的技術，必將成為汽車模具技術升級的核心驅動力之一。對于模具制造商而言，現階段布局激光淬火產能，既是對未來競爭力的戰略投資，也是響應制造業綠色轉型的必然選擇。
